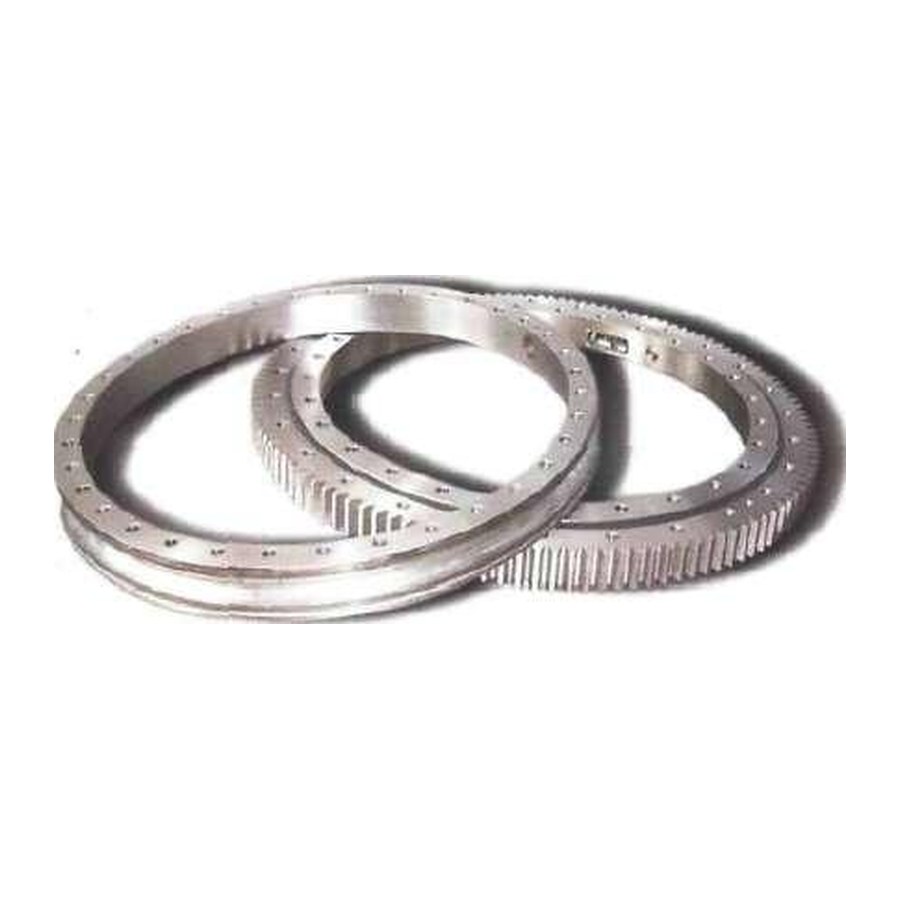

Опорно-поворотное устройство 114.28.900 FBJ
Внутреннее зубчатое зацепление
| Серия | 11 |
| Наружный диаметр D, мм | 1022 |
| Внутренний диаметр d, мм | 778 |
| H, мм | 82 |
| Монтажный размер D1, мм | 978 |
| Монтажный размер D2, мм | 822 |
| Число монтажных отверстий n | 30 |
| Диаметр монтажного отверстия Ø, мм | 22 |
| Число отверстий под смазку n1 | 6 |
| D3, мм | 898 |
| d1, мм | 902 |
| H1, мм | 72 |
| h, мм | 10 |
| Ширина зуба b, мм | 65 |
| Модуль m, мм | 10 |
| Коэффициент смещения x | +0.5 |
| Число зубьев Z | 74 |
| Диаметр вершин зубьев da, мм | 734 |
| Тангенциальная нагрузка на зубья (нормализация) Z, 10⁴ Н | 8.1 |
| Тангенциальная нагрузка на зубья (закалка) T, 10⁴ Н | 11.4 |
| Масса, кг | 190 |
Чертежи серии 11
