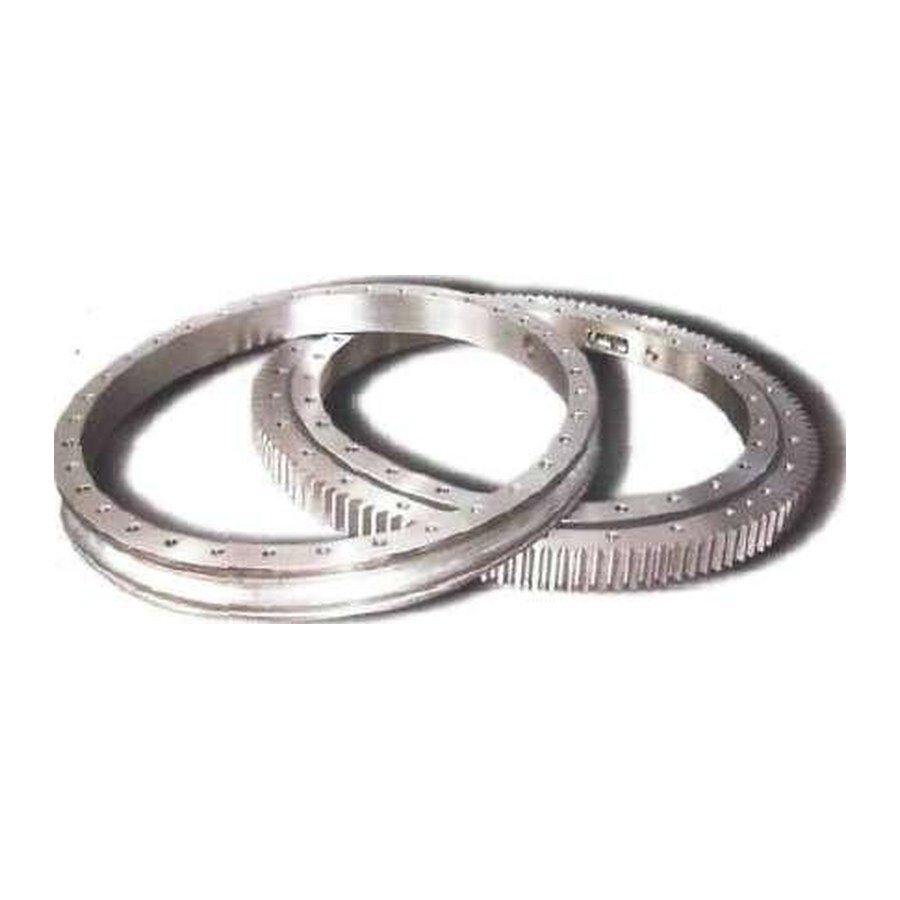

Опорно-поворотное устройство 134.50.4500 FBJ
Внутреннее зубчатое зацепление
| Серия | 13 |
| Наружный диаметр D, мм | 4782 |
| Внутренний диаметр d, мм | 4218 |
| H, мм | 270 |
| Монтажный размер D1, мм | 4692 |
| Монтажный размер D2, мм | 4308 |
| Число монтажных отверстий n | 80 |
| Диаметр монтажного отверстия Ø, мм | 45 |
| Число отверстий под смазку n1 | 8 |
| H1, мм | 258 |
| h, мм | 65 |
| Ширина зуба b, мм | 180 |
| Модуль m, мм | 25 |
| Коэффициент смещения x | +0.5 |
| Число зубьев Z | 165 |
| Диаметр вершин зубьев da, мм | 4110 |
| Тангенциальная нагрузка на зубья (нормализация) Z, 10⁴ Н | 56.5 |
| Тангенциальная нагрузка на зубья (закалка) T, 10⁴ Н | 78.3 |
| Масса, кг | 7100 |
Чертежи серии 13
