Разъёмный корпус SN 510 FBJ
Разъёмный корпус с отверстиями под крепёжные болты
| Серия | SN-SSN 500 |
| Диаметр вала d1, мм | 45 |
| Диаметр вала d1, дюйм | 1-3/4 |
| Размер D (H8), мм | 90 |
| Размер B, мм | 205 |
| Размер b, мм | 60 |
| Размер G, мм | 25 |
| Размер F (H13), мм | 33 |
| Размер A (h13), мм | 60 |
| Размер L, мм | 90 |
| Размер H, мм | 115 |
| Размер E, мм | 170 |
| Размер E1, мм | 30 |
| Размер X, мм | 28 |
| Размер d2 (H12), мм | 46.5 |
| Размер d3 (H12), мм | 58 |
| Размер t | M10 |
| Размер f1 (H13), мм | 4 |
| Размер f2 (H8), мм | 5.4 |
| Размер u, мм | 15 |
| Размер v, мм | 20 |
| Крепёжные болты S (2 болта) | M12 |
| Крепёжные болты S (4 болта) | M10 |
| Масса, кг | 2.80 |
| Самоустанавливающийся шариковый подшипник | 1210K; 2210K |
| Сферический роликовый подшипник | 22210K |
| Закрепительная втулка (метрическая) | H210; H310 |
| Закрепительная втулка (дюймовая) | HE210; HE310 |
| Стопорное кольцо (номер × кол-во) | 90X6.5 × 2; 90X10 × 1 |

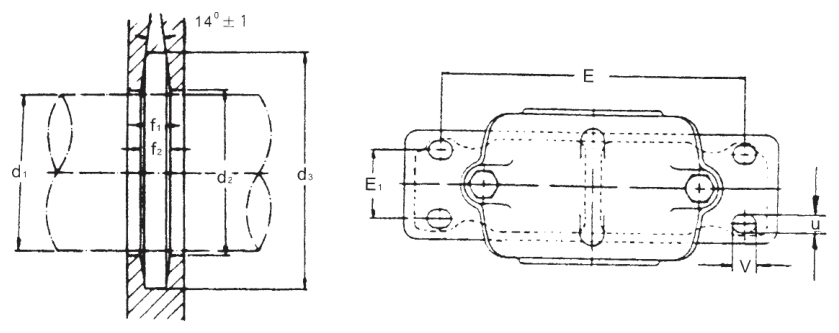

Чертежи серии SN-SSN 500
Для запроса стоимости направьте запрос на почту zapros@masterfire.ru
Укажите обозначение с суффиксами (уплотнения, зазор, класс точности) и количество — подготовим предложение.
