Разъёмный корпус SNU 615 FBJ
| Серия | SNU 500-600 |
| Диаметр вала d, мм | 65 |
| Корпус (№) | SNU 518-615 |
| Размер D (H8), мм | 160 |
| Размер B, мм | 345 |
| Размер b, мм | 100 |
| Размер G, мм | 35 |
| Размер F (H13), мм | 65 |
| Размер A (h13), мм | 100 |
| Размер L, мм | 140 |
| Размер H, мм | 191 |
| Размер E, мм | 290 |
| Размер d2 (H12), мм | 102.5 |
| Размер d3 (H13), мм | 111.0 |
| Размер f, мм | 5 |
| Размер u, мм | 22 |
| Размер v, мм | 28 |
| Размер s | M20 |
| Размер t | M16 |
| Масса, кг | 12.3 |
| Подшипник (№) | 1315 K; 21315 K; 2315 K; 22315 K |
| Закрепительная втулка | H315; H2315 |
| Стопорное кольцо (номер × кол-во) | SR 160X14 × 2; SR 160X10 × 1 |
| Уплотнение | U 615 |
| Крышка | 520 NA-518 UA |

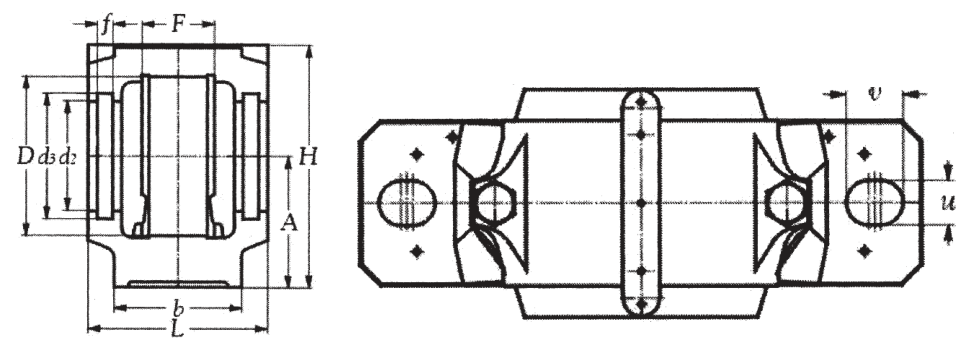

Чертежи серии SNU 500-600
Для запроса стоимости направьте запрос на почту zapros@masterfire.ru
Укажите обозначение с суффиксами (уплотнения, зазор, класс точности) и количество — подготовим предложение.
