Миниатюрные шариковые подшипники FBJ с фланцем, серия F630
Миниатюрные шариковые подшипники с буртом (фланцем) на наружном кольце — для точной осевой фиксации в корпусе. Исполнения: открытые и закрытые шайбами (ZZ).
Миниатюрные шариковые подшипники с буртом (фланцем) на наружном кольце — для точной осевой фиксации в корпусе. Исполнения: открытые и закрытые шайбами (ZZ).
В серии 4 типоразмера: диаметр отверстия d от 4 до 5 мм, наружный диаметр D от 16 до 19 мм.
| Типоразмеров в серии | 4 |
| Диаметр отверстия d, мм | 4–5 |
| Наружный диаметр D, мм | 16–19 |
| Масса, г | 5.66–9.65 |

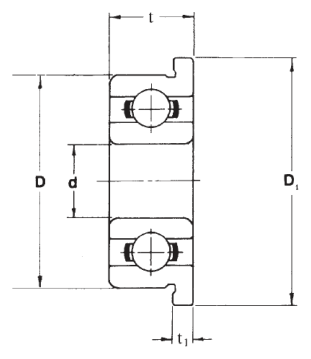

Чертежи и рисунки серии
Таблицы серии F630
Открытые, с фланцем2 строки ▾
| Обозначение | Аналог | Диаметр отверстия d, мм | Наружный диаметр D, мм | Размер t, мм | Размер D1, мм | Размер В1, мм | Динамическая грузоподъёмность Cr, Н | Статическая грузоподъёмность C0r, Н | Предельная частота вращения (пластичная смазка), тыс. об/мин | Предельная частота вращения (масло), тыс. об/мин | Масса, г |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F634 | RF-1640 | 4 | 16 | 5 | 18 | 1.0 | 1344 | 520 | 36 | 43 | 5.66 |
| F635 | – | 5 | 19 | 6 | 22 | 1.5 | 2335 | 893 | 32 | 40 | 9.26 |
Закрытые (ZZ), с фланцем2 строки ▾
| Обозначение | Обозначение | Диаметр отверстия d, мм | Наружный диаметр D, мм | Размер t, мм | Размер D1, мм | Размер В1, мм | Динамическая грузоподъёмность Cr, Н | Статическая грузоподъёмность C0r, Н | Предельная частота вращения (пластичная смазка), тыс. об/мин | Предельная частота вращения (масло), тыс. об/мин | Масса, г |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F634ZZ | RF-1640ZZ | 4 | 16 | 5 | 18 | 1.0 | 1344 | 520 | 36 | 43 | 5.86 |
| F635ZZ | – | 5 | 19 | 6 | 22 | 1.5 | 2335 | 893 | 32 | 40 | 9.65 |
- * Все подшипники могут производиться из коррозионно-стойкой стали, префикс SS
Подшипники серии F630
Миниатюрный подшипник F634
Серия: F630 · Аналог: RF-1640 · Диаметр отверстия d, мм: 4
Миниатюрный подшипник F635
Серия: F630 · Диаметр отверстия d, мм: 5 · Наружный диаметр D, мм: 19
Миниатюрный подшипник F634ZZ
Серия: F630 · Диаметр отверстия d, мм: 4 · Наружный диаметр D, мм: 16
Миниатюрный подшипник F635ZZ
Серия: F630 · Диаметр отверстия d, мм: 5 · Наружный диаметр D, мм: 19
