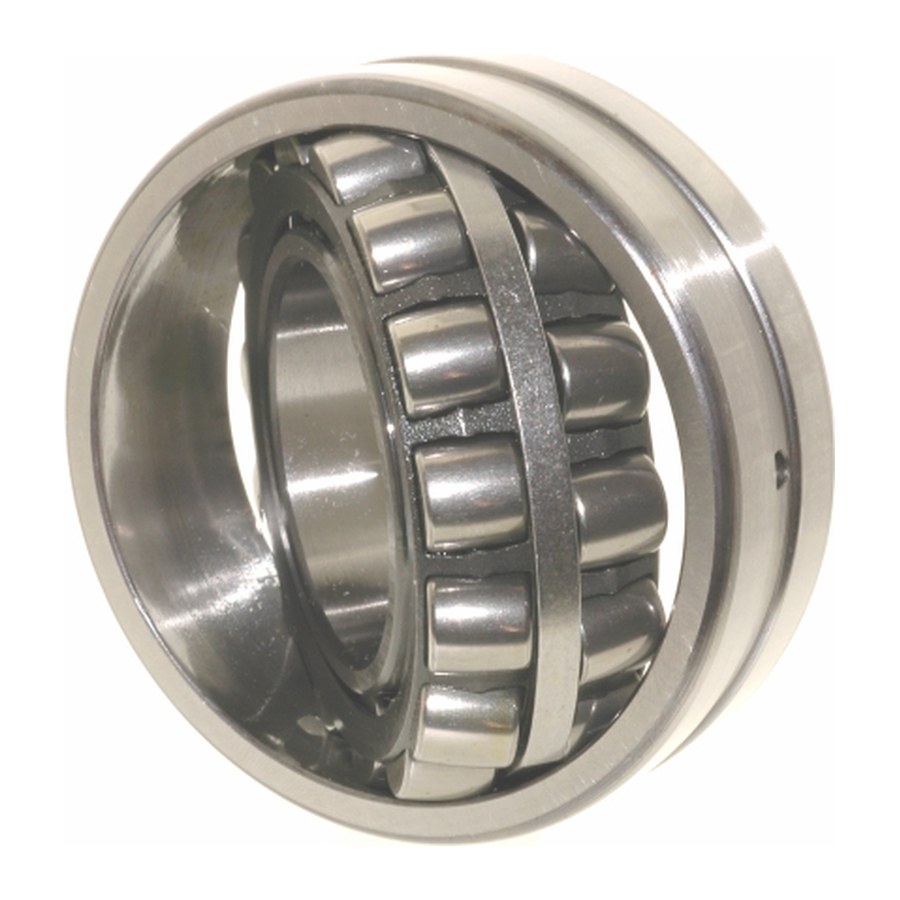

Роликовые сферические подшипники FBJ серии 23000
Двухрядные сферические роликовые подшипники выдерживают очень большие радиальные нагрузки и допускают перекос вала; в таблицах — исполнения с цилиндрическим и коническим (К) отверстием.
Двухрядные сферические роликовые подшипники выдерживают очень большие радиальные нагрузки и допускают перекос вала; в таблицах — исполнения с цилиндрическим и коническим (К) отверстием.
В серии 11 типоразмеров: диаметр отверстия d от 110 до 220 мм, наружный диаметр D от 170 до 340 мм.
| Типоразмеров в серии | 11 |
| Диаметр отверстия d, мм | 110–220 |
| Наружный диаметр D, мм | 170–340 |
| Масса, кг | 3.96–31 |

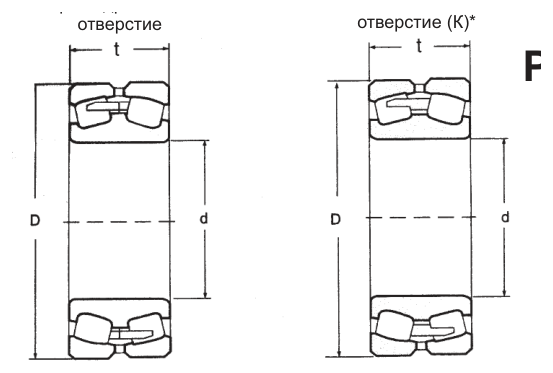

Чертежи и рисунки серии
| Обозначение | Диаметр отверстия d, мм | Наружный диаметр D, мм | Ширина t, мм | Динамическая грузоподъёмность Cr, кН | Статическая грузоподъёмность C0r, кН | Предельная частота вращения (пластичная смазка), об/мин | Предельная частота вращения (масло), об/мин | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 23022 | 110 | 170 | 45 | 304 | 489 | 1900 | 2500 | 3.96 |
| 23024 | 120 | 180 | 46 | 317 | 514 | 1700 | 2300 | 4.35 |
| 23026 | 130 | 200 | 52 | 401 | 660 | 1600 | 2100 | 6.17 |
| 23028 | 140 | 210 | 53 | 415 | 689 | 1500 | 2000 | 6.87 |
| 23030 | 150 | 225 | 56 | 467 | 789 | 1400 | 1900 | 8.25 |
| 23032 | 160 | 240 | 60 | 538 | 917 | 1300 | 1700 | 10.2 |
| 23034 | 170 | 260 | 67 | 652 | 1110 | 1200 | 1600 | 13.4 |
| 23036 | 180 | 280 | 74 | 702 | 1170 | 1100 | 1500 | 17.6 |
| 23038 | 190 | 290 | 75 | 781 | 1360 | 1100 | 1400 | 18.8 |
| 23040 | 200 | 310 | 82 | 867 | 1470 | 1000 | 1400 | 24.10 |
| 23044 | 220 | 340 | 90 | 1030 | 1790 | 930 | 1200 | 31 |
- * Подшипники с коническим отверстием внутреннего кольца имеют суффикс K
- К основному обозначению подшипника добавляются суффиксы CC, CA, MB для соответствующей конструкции сепаратора
