Закрепительные втулки FBJ серии H3100 / HE3100

Закрепительные втулки H 3122 – H 31/500 для валов 100–470 мм и дюймовые HE: размеры d1, L, D3, C и масса.

Закрепительная втулка служит для посадки подшипника с коническим отверстием на гладкий вал. Устройство состоит из разрезной конической втулки, стопорной гайки и стопорного элемента; при монтаже стопорную гайку затягивают вручную, затем ключом на 2/5–3/5 оборота, чтобы не уменьшить внутренний зазор подшипника (раздел 6.1.3 каталога).

Втулки серии H3100 / HE3100 показаны на чертежах каталога в исполнениях со стопорным кольцом или со стопорной пластиной.

Исполнение H — под метрический вал (d1 в мм), HE — под дюймовый вал (d1 в дюймах); «–» — исполнение не выпускается.

Типоразмеров в серии	35
Масса, кг	2.25–146

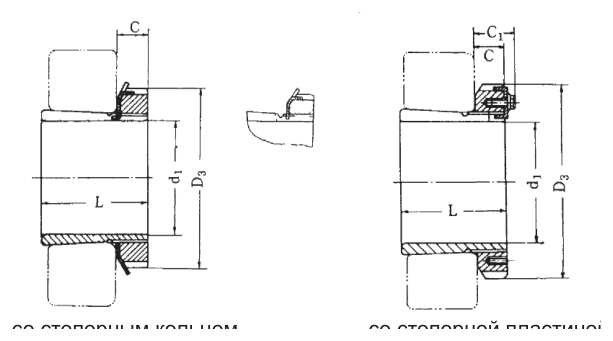

Чертёж закрепительной втулки серии H3100 / HE3100

35 изделий

Для запроса стоимости направьте запрос на почту zapros@masterfire.ru

Найти в таблице25 из 25

Обозначение закрепительной втулки / H	Обозначение закрепительной втулки / HE	Размеры / d1 / H мм	Размеры / d1 / HE д	Размеры / L мм	Размеры / D3 мм	Размеры / C мм	Размеры / C1 мм	Масса, кг
H 3122	HE 3122	100	4	81	145	21	–	2.25
H 3124	24	110	4-1/4	88	155	22	–	2.64
H 3126	26	115	4-1/2	92	165	23	–	3.66
H 3128	HE 3128	125	5	97	180	24	–	4.34
H 3130	30	135	5-1/4	111	195	26	–	5.54
H 3132	32	140	5-1/2	119	210	28	–	7.70
H 3134	HE 3134	150	6	122	220	29	–	8.40
H 3136	36	160	6-1/2	131	230	30	–	9.50
H 3138	38	170	6-3/4	141	240	31	–	10.8
H 3140	HE 3140	180	7	150	250	32	–	12.1
H 3144	–	200	–	158	280	32	44	14.7
H 3148	–	220	–	169	300	34	46	17.3
H 3152	–	240	–	187	330	36	49	22.0
H 3156	–	260	–	192	350	38	51	24.5
H 3160	–	280	–	208	380	40	53	30.3
H 3164	–	300	–	226	400	42	56	35.0
H 3168	–	320	–	254	440	55	72	49.5
H 3172	–	340	–	259	460	58	75	54.5
H 3176	–	360	–	264	490	60	77	61.6
H 3180	–	380	–	272	520	62	82	70.8
H 3184	–	400	–	304	540	70	90	84.5
H 3188	–	410	–	307	560	70	90	108.0
H 3192	–	430	–	326	580	75	95	116.0
H 3196	–	450	–	335	620	75	95	133.0
H 31/500	–	470	–	356	630	80	100	146.0

Подшипники серии H3100 / HE3100

Показано 35 из 35

Закрепительная втулка H 3122

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 100 · Размер L, мм: 81

Закрепительная втулка HE 3122

Серия: H3100 / HE3100 · Диаметр вала d1, дюйм: 4 · Размер L, мм: 81

Закрепительная втулка H 3124

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 110 · Размер L, мм: 88

Закрепительная втулка HE 3124

Серия: H3100 / HE3100 · Диаметр вала d1, дюйм: 4-1/4 · Размер L, мм: 88

Закрепительная втулка H 3126

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 115 · Размер L, мм: 92

Закрепительная втулка HE 3126

Серия: H3100 / HE3100 · Диаметр вала d1, дюйм: 4-1/2 · Размер L, мм: 92

Закрепительная втулка H 3128

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 125 · Размер L, мм: 97

Закрепительная втулка HE 3128

Серия: H3100 / HE3100 · Диаметр вала d1, дюйм: 5 · Размер L, мм: 97

Закрепительная втулка H 3130

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 135 · Размер L, мм: 111

Закрепительная втулка HE 3130

Серия: H3100 / HE3100 · Диаметр вала d1, дюйм: 5-1/4 · Размер L, мм: 111

Закрепительная втулка H 3132

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 140 · Размер L, мм: 119

Закрепительная втулка HE 3132

Серия: H3100 / HE3100 · Диаметр вала d1, дюйм: 5-1/2 · Размер L, мм: 119

Закрепительная втулка H 3134

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 150 · Размер L, мм: 122

Закрепительная втулка HE 3134

Серия: H3100 / HE3100 · Диаметр вала d1, дюйм: 6 · Размер L, мм: 122

Закрепительная втулка H 3136

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 160 · Размер L, мм: 131

Закрепительная втулка HE 3136

Серия: H3100 / HE3100 · Диаметр вала d1, дюйм: 6-1/2 · Размер L, мм: 131

Закрепительная втулка H 3138

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 170 · Размер L, мм: 141

Закрепительная втулка HE 3138

Серия: H3100 / HE3100 · Диаметр вала d1, дюйм: 6-3/4 · Размер L, мм: 141

Закрепительная втулка H 3140

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 180 · Размер L, мм: 150

Закрепительная втулка HE 3140

Серия: H3100 / HE3100 · Диаметр вала d1, дюйм: 7 · Размер L, мм: 150

Закрепительная втулка H 3144

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 200 · Размер L, мм: 158

Закрепительная втулка H 3148

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 220 · Размер L, мм: 169

Закрепительная втулка H 3152

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 240 · Размер L, мм: 187

Закрепительная втулка H 3156

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 260 · Размер L, мм: 192

Закрепительная втулка H 3160

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 280 · Размер L, мм: 208

Закрепительная втулка H 3164

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 300 · Размер L, мм: 226

Закрепительная втулка H 3168

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 320 · Размер L, мм: 254

Закрепительная втулка H 3172

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 340 · Размер L, мм: 259

Закрепительная втулка H 3176

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 360 · Размер L, мм: 264

Закрепительная втулка H 3180

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 380 · Размер L, мм: 272

Закрепительная втулка H 3184

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 400 · Размер L, мм: 304

Закрепительная втулка H 3188

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 410 · Размер L, мм: 307

Закрепительная втулка H 3192

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 430 · Размер L, мм: 326

Закрепительная втулка H 3196

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 450 · Размер L, мм: 335

Закрепительная втулка H 31/500

Серия: H3100 / HE3100 · Диаметр вала d1, мм: 470 · Размер L, мм: 356

Источник данных: Общий каталог подшипников FBJ, стр. 244 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
