Опорные ролики FBJ серии KR

Опорные ролики для кулачковых механизмов, направляющих и конвейеров.

В серии 15 типоразмеров.

Типоразмеров в серии	15
Масса, г	18–1950

15 изделий

Для запроса стоимости направьте запрос на почту zapros@masterfire.ru

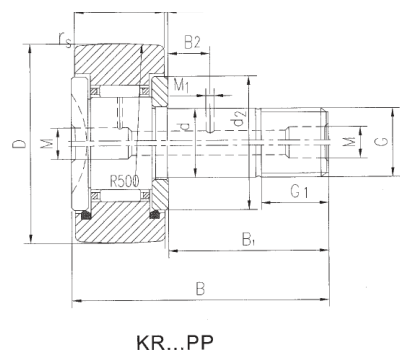

Чертежи и рисунки серии

Найти в таблице15 из 15

Наружный диаметр, мм	Обозначение	Размер D, мм	Размер d, мм	Размер C, мм	Радиус rs (мин), мм	Размер B, мм	Размер B1, мм	Размер B2, мм	Размер G	Размер G1, мм	Размер M, мм	Размер M1, мм	Размер C1, мм	Размер d2, мм	Момент затяжки гайки Ms, Н·м	Динамическая грузоподъёмность Cr, Н	Статическая грузоподъёмность C0r, Н	Предельная частота вращения, об/мин	Масса, г
16	KR16PP	16	6	11	0.15	28	16	-	M6	8	4 5)	-	0.6	12	3	3800	3750	16000	18
19	KR19PP	19	8	11	0.15	32	20	-	M8	10	4 5)	-	0.6	14	8	4250	4600	14000	28
22	KR22PP	22	10	12	0.3	36	23	-	M10X1	12	4	-	0.6	17	15	5700	6500	11000	44
26	KR26PP	26	10	12	0.3	36	23	-	M10X1	12	4	3	0.6	17	15	5700	6500	11000	58
30	KR30PP	30	12	14	0.6	40	25	6	M12X1.5	13	6	3	0.6	23	22	8100	9700	8300	87
32	KR32PP	32	12	14	0.6	40	25	6	M12X1.5	13	6	3	0.8	27	22	8100	9700	8300	98
35	KR35PP	35	16	18	0.6	52	32.5	8	M16X1.5	17	6	3	0.8	27	58	12900	19000	7000	169
40	KR40PP	40	18	20	1	58	36.5	8	M18X1.5	19	6	3	0.8	32	87	14200	20400	6000	247
47	KR47PP	47	20	24	1	66	40.5	9	M20X1.5	21	8	4	0.8	37	120	19500	32000	4900	386
52	KR52PP	52	20	24	1	66	40.5	9	M20X1.5	21	8	4	0.8	37	120	19500	32000	4900	461
62	KR62PP	62	24	29	1	80	29.5	11	M24X1.5	25	8	4	0.8	44	220	30500	53000	3800	790
72	KR72PP	72	24	29	1.1	80	49.5	11	M24X1.5	25	8	4	0.8	44	220	30500	53000	3800	1040
80	KR80PP	80	30	35	1.1	100	63	15	M30X1.5	32	8	4	1	53	450	45000	85000	2600	1550
85	KR85PP	85	30	35	1.1	100	63	15	M30X1.5	32	8	4	1	53	450	45000	85000	2600	1740
90	KR90PP	90	30	35	1.1	100	63	15	M30X1.5	32	8	4	1	53	450	45000	85000	2600	1950

Подшипники серии KR

Показано 15 из 15

Подшипник KR16PP

Серия: KR · Наружный диаметр, мм: 16 · Размер D, мм: 16

Подшипник KR19PP

Серия: KR · Наружный диаметр, мм: 19 · Размер D, мм: 19

Подшипник KR22PP

Серия: KR · Наружный диаметр, мм: 22 · Размер D, мм: 22

Подшипник KR26PP

Серия: KR · Наружный диаметр, мм: 26 · Размер D, мм: 26

Подшипник KR30PP

Серия: KR · Наружный диаметр, мм: 30 · Размер D, мм: 30

Подшипник KR32PP

Серия: KR · Наружный диаметр, мм: 32 · Размер D, мм: 32

Подшипник KR35PP

Серия: KR · Наружный диаметр, мм: 35 · Размер D, мм: 35

Подшипник KR40PP

Серия: KR · Наружный диаметр, мм: 40 · Размер D, мм: 40

Подшипник KR47PP

Серия: KR · Наружный диаметр, мм: 47 · Размер D, мм: 47

Подшипник KR52PP

Серия: KR · Наружный диаметр, мм: 52 · Размер D, мм: 52

Подшипник KR62PP

Серия: KR · Наружный диаметр, мм: 62 · Размер D, мм: 62

Подшипник KR72PP

Серия: KR · Наружный диаметр, мм: 72 · Размер D, мм: 72

Подшипник KR80PP

Серия: KR · Наружный диаметр, мм: 80 · Размер D, мм: 80

Подшипник KR85PP

Серия: KR · Наружный диаметр, мм: 85 · Размер D, мм: 85

Подшипник KR90PP

Серия: KR · Наружный диаметр, мм: 90 · Размер D, мм: 90

Источник данных: Общий каталог подшипников FBJ, стр. 141 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
