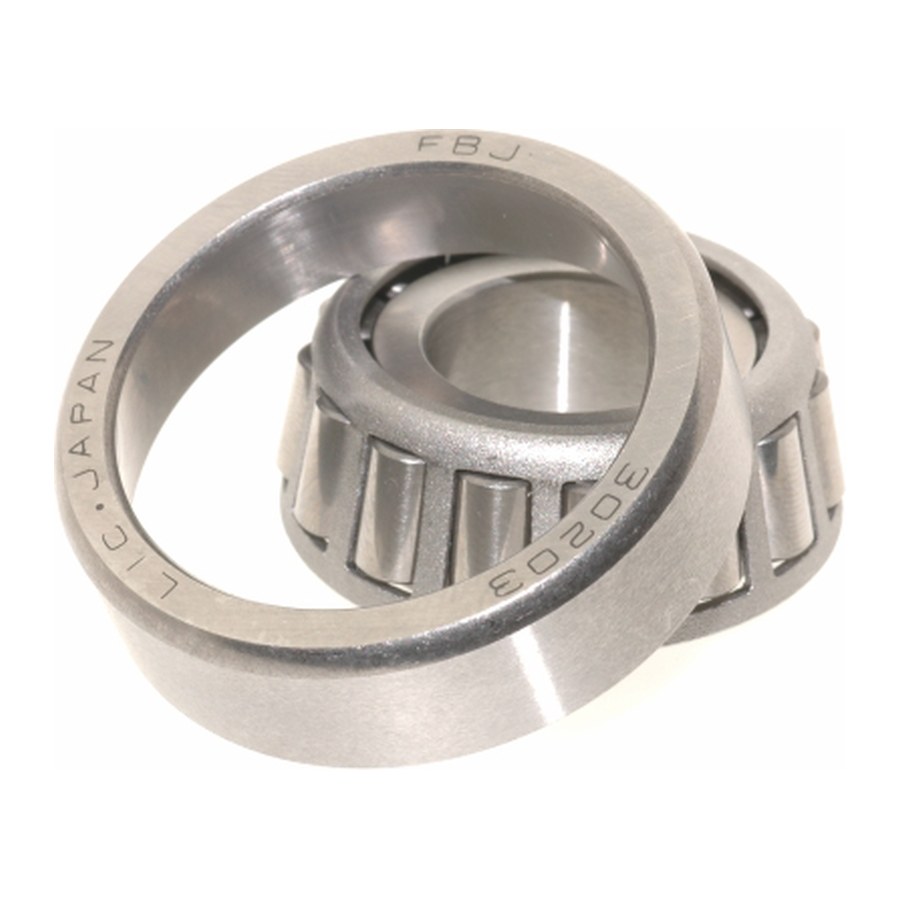

Конические роликовые подшипники FBJ серии 32200

Однорядные конические роликовые подшипники воспринимают комбинированную нагрузку (радиальную и осевую в одном направлении); устанавливаются, как правило, парами.

В серии 22 типоразмера: диаметр отверстия d от 20 до 140 мм, наружный диаметр D от 16 до 250 мм.

Типоразмеров в серии	22
Диаметр отверстия d, мм	20–140
Наружный диаметр D, мм	47–250
Масса, кг	0.16–14.3

Конические роликовые подшипники FBJ серии 32200

22 изделия

Для запроса стоимости направьте запрос на почту zapros@masterfire.ru

Чертежи и рисунки серии

Найти в таблице22 из 22

Обозначение	Диаметр отверстия d, мм	Наружный диаметр D, мм	Общая ширина t, мм	Ширина внутреннего кольца B, мм	Ширина наружного кольца C, мм	Размер r, мм	Размер R, мм	Динамическая грузоподъёмность Cr, Н	Статическая грузоподъёмность C0r, Н	Масса, кг
32204	20	47	19.25	18	15	1.0	1.0	28200	29000	0.16
32205	25	52	19.25	18	15	1.0	1.0	35800	44000	0.19
32206	30	62	21.25	20	17	1.0	1.0	50100	57000	0.28
32207	35	72	24.25	23	19	1.5	1.5	66000	78000	0.43
32208	40	80	24.75	23	19	1.5	1.5	74800	86500	0.53
32209	45	85	24.75	23	19	1.5	1.5	80900	98000	0.58
32210	50	90	24.75	23	19	1.5	1.5	825000	100000	0.61
32211	55	100	25.75	25	21	1.5	2.0	106000	129000	0.83
32212	60	110	29.75	28	24	1.5	2.0	125000	160000	1.15
32213	65	120	32.75	31	27	1.5	2.0	151000	193000	1.50
32214	70	125	33.25	31	27	1.5	2.0	157000	208000	1.60
32215	75	130	33.25	31	27	1.5	2.0	161000	212000	1.70
32216	80	140	35.25	33	28	2.0	2.5	187000	245000	2.05
32217	85	150	38.50	36	30	2.0	2.5	224000	300000	2.75
32218	90	160	42.50	40	34	2.0	2.5	262000	360000	3.49
32219	95	170	45.50	43	37	3.0	2.5	299000	415000	4.3
32220	100	180	49.00	46	39	3.0	2.5	330000	465000	5.12
32221	105	190	53.00	50	43	3.0	2.5	360000	510000	6.25
32222	110	200	56.00	53	46	3.0	2.5	400000	565000	7.35
32224	120	215	61.50	58	50	3.0	2.5	440000	635000	9.00
32226	130	230	67.75	64	54	4.0	3.0	530000	790000	11.30
32228	140	250	71.75	68	58	4.0	3.0	610000	915000	14.30

Подшипники серии 32200

Показано 22 из 22

Подшипник 32204

Серия: 32200 · Диаметр отверстия d, мм: 20 · Наружный диаметр D, мм: 47

Подшипник 32205

Серия: 32200 · Диаметр отверстия d, мм: 25 · Наружный диаметр D, мм: 52

Подшипник 32206

Серия: 32200 · Диаметр отверстия d, мм: 30 · Наружный диаметр D, мм: 62

Подшипник 32207

Серия: 32200 · Диаметр отверстия d, мм: 35 · Наружный диаметр D, мм: 72

Подшипник 32208

Серия: 32200 · Диаметр отверстия d, мм: 40 · Наружный диаметр D, мм: 80

Подшипник 32209

Серия: 32200 · Диаметр отверстия d, мм: 45 · Наружный диаметр D, мм: 85

Подшипник 32210

Серия: 32200 · Диаметр отверстия d, мм: 50 · Наружный диаметр D, мм: 90

Подшипник 32211

Серия: 32200 · Диаметр отверстия d, мм: 55 · Наружный диаметр D, мм: 100

Подшипник 32212

Серия: 32200 · Диаметр отверстия d, мм: 60 · Наружный диаметр D, мм: 110

Подшипник 32213

Серия: 32200 · Диаметр отверстия d, мм: 65 · Наружный диаметр D, мм: 120

Подшипник 32214

Серия: 32200 · Диаметр отверстия d, мм: 70 · Наружный диаметр D, мм: 125

Подшипник 32215

Серия: 32200 · Диаметр отверстия d, мм: 75 · Наружный диаметр D, мм: 130

Подшипник 32216

Серия: 32200 · Диаметр отверстия d, мм: 80 · Наружный диаметр D, мм: 140

Подшипник 32217

Серия: 32200 · Диаметр отверстия d, мм: 85 · Наружный диаметр D, мм: 150

Подшипник 32218

Серия: 32200 · Диаметр отверстия d, мм: 90 · Наружный диаметр D, мм: 160

Подшипник 32219

Серия: 32200 · Диаметр отверстия d, мм: 95 · Наружный диаметр D, мм: 170

Подшипник 32220

Серия: 32200 · Диаметр отверстия d, мм: 100 · Наружный диаметр D, мм: 180

Подшипник 32221

Серия: 32200 · Диаметр отверстия d, мм: 105 · Наружный диаметр D, мм: 190

Подшипник 32222

Серия: 32200 · Диаметр отверстия d, мм: 110 · Наружный диаметр D, мм: 200

Подшипник 32224

Серия: 32200 · Диаметр отверстия d, мм: 120 · Наружный диаметр D, мм: 215

Подшипник 32226

Серия: 32200 · Диаметр отверстия d, мм: 130 · Наружный диаметр D, мм: 230

Подшипник 32228

Серия: 32200 · Диаметр отверстия d, мм: 140 · Наружный диаметр D, мм: 250

Источник данных: Общий каталог подшипников FBJ, стр. 99 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
