Конические роликовые подшипники FBJ серии 33000

Однорядные конические роликовые подшипники воспринимают комбинированную нагрузку (радиальную и осевую в одном направлении); устанавливаются, как правило, парами.

В серии 15 типоразмеров: диаметр отверстия d от 45 до 120 мм, наружный диаметр D от 75 до 180 мм.

Типоразмеров в серии	15
Диаметр отверстия d, мм	45–120
Наружный диаметр D, мм	75–180
Масса, кг	0.432–4.55

Конические роликовые подшипники FBJ серии 33000

15 изделий

Для запроса стоимости направьте запрос на почту zapros@masterfire.ru

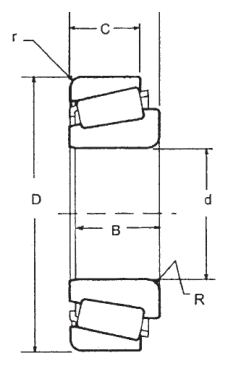

Чертежи и рисунки серии

Найти в таблице15 из 15

Обозначение	Диаметр отверстия d, мм	Наружный диаметр D, мм	Общая ширина t, мм	Ширина внутреннего кольца B, мм	Ширина наружного кольца C, мм	Размер r, мм	Размер R, мм	Динамическая грузоподъёмность Cr, Н	Статическая грузоподъёмность C0r, Н	Масса, кг
33009	45	75	24	24	19	1	1	72000	104000	0.432
33010	50	80	24	24	19	1	1	75000	114000	0.470
33011	55	90	27	27	21	1.5	1.5	93000	143000	0.673
33012	60	95	27	27	21	1.5	1.5	96500	150000	0.73
33013	65	100	27	27	21	1.5	1.5	100000	163000	0.84
33014	70	110	31	31	25.5	1.5	1.5	137000	224000	1.14
33015	75	115	31	31	25.5	1.5	1.5	140000	232000	1.12
33016	80	125	36	36	29.5	1.5	1.5	176000	290000	1.67
33017	85	130	36	36	29.5	1.5	1.5	183000	315000	1.73
33018	90	140	39	39	32.5	2	1.5	216000	365000	2.48
33019	95	145	39	39	32.5	2	1.5	220000	380000	2.33
33020	100	150	39	39	32.5	2	1.5	224000	400000	2.42
33021	105	160	43	43	34	2.5	2	265000	450000	3.34
33022	110	170	47	47	37	2.5	2	300000	520000	4.16
33024	120	180	48	48	38	2.5	2	310000	560000	4.55

Подшипники серии 33000

Показано 15 из 15

Подшипник 33009

Серия: 33000 · Диаметр отверстия d, мм: 45 · Наружный диаметр D, мм: 75

Подшипник 33010

Серия: 33000 · Диаметр отверстия d, мм: 50 · Наружный диаметр D, мм: 80

Подшипник 33011

Серия: 33000 · Диаметр отверстия d, мм: 55 · Наружный диаметр D, мм: 90

Подшипник 33012

Серия: 33000 · Диаметр отверстия d, мм: 60 · Наружный диаметр D, мм: 95

Подшипник 33013

Серия: 33000 · Диаметр отверстия d, мм: 65 · Наружный диаметр D, мм: 100

Подшипник 33014

Серия: 33000 · Диаметр отверстия d, мм: 70 · Наружный диаметр D, мм: 110

Подшипник 33015

Серия: 33000 · Диаметр отверстия d, мм: 75 · Наружный диаметр D, мм: 115

Подшипник 33016

Серия: 33000 · Диаметр отверстия d, мм: 80 · Наружный диаметр D, мм: 125

Подшипник 33017

Серия: 33000 · Диаметр отверстия d, мм: 85 · Наружный диаметр D, мм: 130

Подшипник 33018

Серия: 33000 · Диаметр отверстия d, мм: 90 · Наружный диаметр D, мм: 140

Подшипник 33019

Серия: 33000 · Диаметр отверстия d, мм: 95 · Наружный диаметр D, мм: 145

Подшипник 33020

Серия: 33000 · Диаметр отверстия d, мм: 100 · Наружный диаметр D, мм: 150

Подшипник 33021

Серия: 33000 · Диаметр отверстия d, мм: 105 · Наружный диаметр D, мм: 160

Подшипник 33022

Серия: 33000 · Диаметр отверстия d, мм: 110 · Наружный диаметр D, мм: 170

Подшипник 33024

Серия: 33000 · Диаметр отверстия d, мм: 120 · Наружный диаметр D, мм: 180

Источник данных: Общий каталог подшипников FBJ, стр. 101 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
